Startmotorns elanslutning ser enkel ut på pappret, men i bilen avgör den om motorn bara klickar, vevar långsamt eller går igång direkt. Här går jag igenom hur startmotorns koppling fungerar, hur du läser terminalerna, vad som skiljer äldre och moderna system åt och hur du felsöker utan att byta delar i onödan.
Det här behöver du veta innan du börjar mäta
- Plusmatningen går nästan alltid via en grov kabel till solenoiden, medan jordvägen tillbaka till batteriet är minst lika viktig.
- Vanliga märkningar är 30, 31 och 50, men på vissa startmotorer står det i stället B, S och M.
- Om bilen bara klickar är felet ofta batteri, kabelskor, jord eller startrelä snarare än själva startmotorn.
- På moderna bilar går startsignalen ofta via styrenhet, relä och spärrlogik för park/neutral eller koppling.
- Det säkraste sättet att felsöka är att skilja på kraftmatning, styrsignal och mekaniskt ingrepp.
Så fungerar startmotorns koppling i praktiken
En startmotor arbetar bara några sekunder i taget, men den drar ändå hög ström när den ska orka vrida runt motorn. Därför är den uppbyggd med en kraftmatning från batteriet, en styrsignal som säger åt solenoiden att slå till och en jordväg som leder tillbaka strömmen genom motorblock eller växellåda. Om någon av de tre delarna är svag märks det direkt.
Solenoiden fungerar i praktiken som ett kraftigt relä. När du vrider nyckeln till startläget får solenoiden en liten styrström, den drar in sin kolv och kopplar samtidigt ihop den grova batterimatningen med själva startmotorn. Samtidigt skjuts pinjongdrevet fram så att det griper i svänghjulets krans. Det är därför ett fel i solenoiden kan ge allt från ett tydligt klick till total tystnad.
Jag brukar tänka på systemet i tre nivåer: först måste batteriet leverera spänning, sedan måste startkommandot nå solenoiden, och till sist måste den mekaniska delen faktiskt orka snurra och släppa tillbaka igen. När den ordningen sitter blir felsökningen mycket mer logisk. Nästa steg är att läsa terminalerna rätt, för där gömmer sig många misstag.
Så läser du terminalerna på startmotorn
På svenska och europeiska elscheman är terminalbeteckningarna ofta standardiserade. Det gör jobbet enklare, men bara om du vet vad varje anslutning betyder. På en del startmotorer ser du tydliga märkningar som 30, 31 och 50, medan andra använder B, S och M. Båda varianterna förekommer, och du ska alltid utgå från märkningen på just din komponent och bilens schema.
| Märkning | Betydelse | Vanlig koppling | Vad som händer om den blir fel |
|---|---|---|---|
| 30 | Direkt batterimatning | Grova pluskabeln från batteriet | Startmotorn får ingen huvudström eller riskerar felkoppling |
| 31 | Jord eller minus | Batteriets minus eller separat jordpunkt | Svag eller obefintlig returström ger trög eller död startmotor |
| 50 | Startsinal från tändningslås eller relä | Tunnare kabel från startkontakt, relä eller styrenhet | Solenoiden slår inte till, eller bara ibland |
| B | Battery | Plus från batteriet | Ingen matning till solenoiden |
| S | Start | Styrsignal från tändningslås, relä eller styrenhet | Startmotorn får ingen startsignal |
| M | Motor | Kabeln vidare till själva startmotorn | Solenoiden klickar men motorn snurrar inte |
Det som ofta ställer till det är att någon blandar ihop den grova plusanslutningen med styrstiftet. På vissa startmotorer finns dessutom bara två stora anslutningar och ett litet stift, vilket gör att man lätt läser schemat slarvigt. Jag kontrollerar därför alltid märkningen två gånger innan jag drar åt något. Med terminalerna klargjorda blir det också mycket lättare att se hur äldre och nyare bilar styr startförsöket.
Skillnaden mellan äldre direktstyrning och moderna system
I äldre bilar går startsignalen ofta ganska rakt från tändningslåset till terminal 50. Där är felsökningen mer mekanisk och kabelfokuserad: lås, kontaktstycken, kabelskor och jordpunkter. Det betyder inte att systemet är enklare i praktiken, bara att kedjan är kortare.
På modernare bilar går startkommandot oftare via ett startrelä och ibland vidare genom motorstyrning, växellägesgivare, kopplingspedal eller startspärr. Då räcker det inte att mäta vid startmotorn och konstatera att inget händer. Du måste också veta om bilen faktiskt har gett klartecken till start. Om bilen exempelvis inte ser rätt läge på parkeringsspärren eller kopplingen, får solenoiden aldrig sitt kommando.
| Systemtyp | Hur det brukar vara kopplat | Vanlig felsökningsväg |
|---|---|---|
| Äldre direktstyrning | Tändningslås till terminal 50, grov matning på 30, jord via motorblock | Kontrollera spänning på 50, kabelskor och jordpunkt först |
| Moderna bilar | Styrenhet aktiverar startrelä efter villkor som park/neutral, koppling och startspärr | Kontrollera relä, givare och styrsignal innan du dömer ut startmotorn |
| Speciallösningar | Separat jordpunkt, extra huvudbrytare eller ombyggd kabeldragning | Verifiera att varje modifiering tål startströmmen och inte skapar spänningsfall |
Min erfarenhet är att många onödiga starter byts ut för tidigt på bilar med mer avancerad styrning. När startsignalen filtreras genom flera led är det oftare ett logik- eller reläproblem än ett motorfel. Därför är nästa del den mest praktiska: hur du felsöker när bilen inte vill runt.

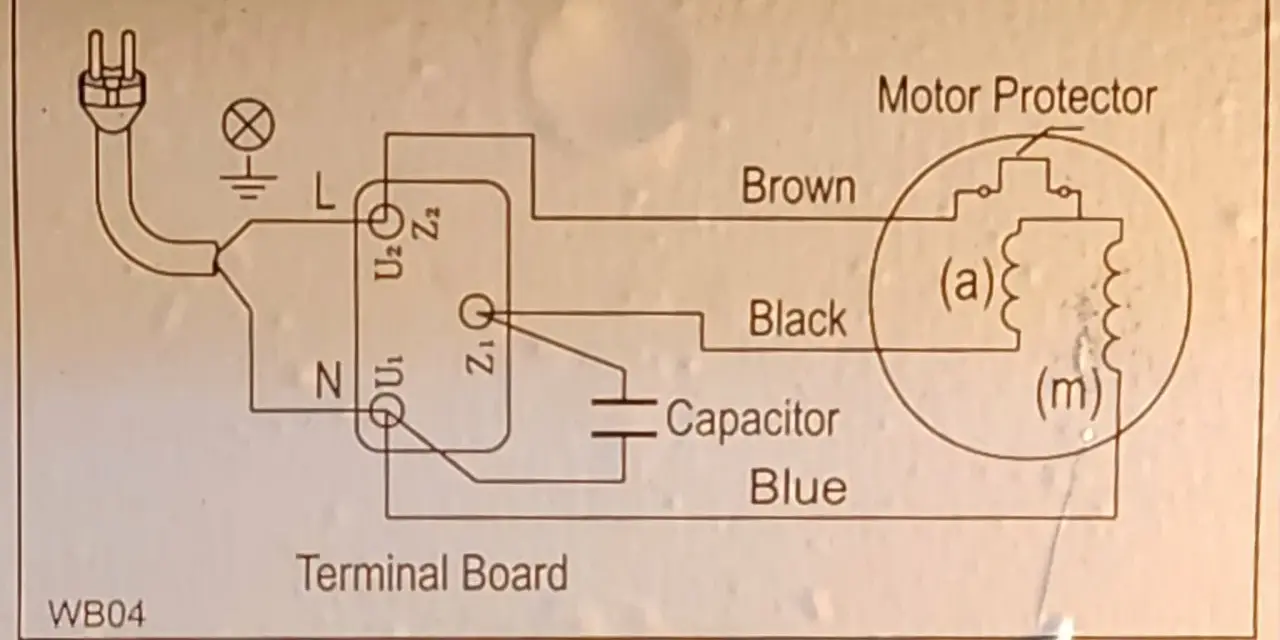

Så felsöker du när motorn inte vevar
Jag brukar dela upp felet i fyra lägen: tystnad, enstaka klick, upprepat klickande och långsam vevning. Varje läge pekar på olika delar av kretsen. Det här är betydligt effektivare än att bara byta startmotor på chans.
| Symptom | Trolig orsak | Första kontroll |
|---|---|---|
| Total tystnad | Ingen startsignal, trasigt relä, säkerhetsbrytare eller kabelbrott | Mät om 50 får spänning när nyckeln vrids till start |
| Ett tydligt klick | Svag batterispänning, dålig jord eller solenoid som slår till men inte orkar | Kontrollera batteri, minusanslutning och grova kabelskor |
| Upprepat klickande | Batteriet faller ihop under last eller har hög resistans i kablaget | Testa batteriets spänning under startförsök och inspektera kabelskor |
| Långsam vevning | Spänningsfall, sliten startmotor eller dålig jordväg | Känn efter värme i kablar och kontrollera jordflätan mot motorblock |
| Startmotorn snurrar men motorn går inte runt | Pinjong eller friläggning som inte griper i, eller skadad krans | Lyssna efter ovanligt skrap eller vinande ljud och kontrollera ingreppet |
- Börja med batteriet och säkerställ att det verkligen är laddat.
- Gå vidare till jordanslutningen mellan batteri, kaross och motorblock.
- Mät sedan om styrspänning når terminal 50 eller S när du vrider till start.
- Om styrspänningen finns men inget händer, misstänk solenoid eller själva startmotorn.
- Om allt verkar rätt men vevningen ändå är svag, leta efter spänningsfall i grova kablar och kabelskor.
Det viktiga här är att inte hoppa direkt till dyraste delen. En halvdålig jordfläta eller en oxiderad kabelsko kan ge exakt samma symptom som en sliten startmotor. När du har lokaliserat felet på rätt nivå blir servicearbetet både snabbare och billigare. Då är det också lättare att se vilka monteringsdetaljer som faktiskt gör skillnad.
Montering och service som gör störst skillnad
När jag monterar eller kontrollerar en startmotor tänker jag alltid som en elektriker och en mekaniker samtidigt. Det räcker inte att den passar i fästena. Den måste också få ren kontakt, rätt kabelarea och en jordväg som verkligen håller för startströmmen.
- Rengör anslutningsplanet mot växellåda eller motorblock från fett, färg och oxidation innan du drar fast startmotorn.
- Kontrollera att kabelskor och klämmor är hela, sitter tight och har rätt dimension för den aktuella kabeln.
- Se över batteriets minusanslutning och jordflätan mot motorn. En dålig jord är en klassiker som många underskattar.
- Om startmotorn har en separat jordningspol ska den användas enligt märkningen, inte lämnas åt slumpen.
- Se till att huvudbrytare eller batterifrånskiljare är frisk och inte har oxiderade eller brända kontaktpunkter.
- Lägg kablar så att de inte ligger an mot heta avgassystem eller skaver mot karossdelar.
Det här är ren bilvård i praktiken. En ren kontaktpunkt och rätt jordväg förlänger inte bara livslängden på startmotorn, utan minskar också risken för sporadiska fel som är svåra att jaga. Med det på plats blir det enklare att undvika de misstag som ofta uppstår vid första försöket.
Vanliga misstag som förstör en i övrigt bra installation
Det vanligaste misstaget är att man litar på ögonmått i stället för att läsa märkningen. Jag ser också ofta att någon byter startmotor utan att kontrollera startsignalen på 50, eller att man antar att huset jordar bra trots att anliggningsytan är dålig. Sådana missar kostar tid, och ibland även den nya delen.
- Att blanda ihop 30 och 50, vilket kan ge fel funktion eller i värsta fall skada komponenten.
- Att tro att en blankt monterad startmotor automatiskt har perfekt jord, trots färg, rost eller smuts mellan ytorna.
- Att använda för klena kablar eller slitna kabelskor, vilket skapar spänningsfall under belastning.
- Att bara lyssna efter klick och direkt döma ut motorn utan att mäta spänning och jordväg.
- Att ignorera att startmotorn fortsätter ligga kvar i ingrepp efter att motorn startat, vilket snabbt sliter på drev och krans.
- Att provköra utan att säkra bilen i park, neutral eller med väl dragen parkeringsbroms.
Det sista misstaget är mer än irriterande, för ett startförsök i fel läge kan bli farligt. Därför stannar jag alltid upp innan jag börjar mäta eller provköra. När grundfelet är sorterat återstår den viktiga frågan: ska du reparera, byta kabel eller ersätta hela enheten?
Det här sparar mest tid när du ska välja rätt åtgärd
Om startmotorn får bra plus, bra jord och tydlig startsignal men ändå inte fungerar som den ska, då är det ofta rimligt att byta själva enheten. Om signalen saknas på 50 eller S, börja i stället med relä, tändningslås, kopplingsbrytare eller växellägesgivare. Om motorn går trögt men startar när du förbättrar kabelskor eller jord, är det kabeldragningen som är problemet, inte startmotorn.
Mitt praktiska råd är enkelt: dela alltid upp felet i ström in, kommando in och mekanik ut. Den ordningen gör att du snabbt ser om problemet sitter i batteriet, i styrningen eller i själva startmotorn. När du arbetar så blir ett kopplingsschema inte bara en bild, utan ett verktyg som faktiskt sparar både tid och delar.
Det som brukar ge bäst resultat är att börja med de enkla punkterna som är lätta att mäta: batteri, jord, kabelskor och startsignal. Först när de sitter som de ska är det meningsfullt att misstänka solenoid, drev eller hela startmotorn.
